PA blanca 12.5kg

Pasta blanca especial para torno y modelado de alta calidad. Pasta muy polivalente y apreciada por su finura, plasticidad y regularidad. Destaca su compensada proporción de carbonato cálcico que le confiere mayor estabilidad respecto a las pastas tradicionales de loza, presentando además unos coeficientes de dilatación idóneos para los esmaltes estándares de alfarería, tanto en mono como en bicocción. Disponible en pasta plástica extrusionada con diferentes humedades para su aplicación en los distintos procesos de conformado.

Temperatura de cocción* (bizcocho): 1050-1080ºC
Humedad (torno): 20%
Plasticidad (IP Atterberg): 15
Calcimetría (CaCO3): 17%
Contracción secado: 6.2%
Contracción cocción 1050ºC: -0.2%
Porosidad (absorción de agua) 1050ºC: 12.6%
Resistencia mecánica en seco: 5.1 N/mm2
Resistencia mecánica cocido 1050ºC: 27.8 N/mm2
Coeficiente dilatación 1050ºC (25-500ºC): 74.5x10^-7ºC^-1

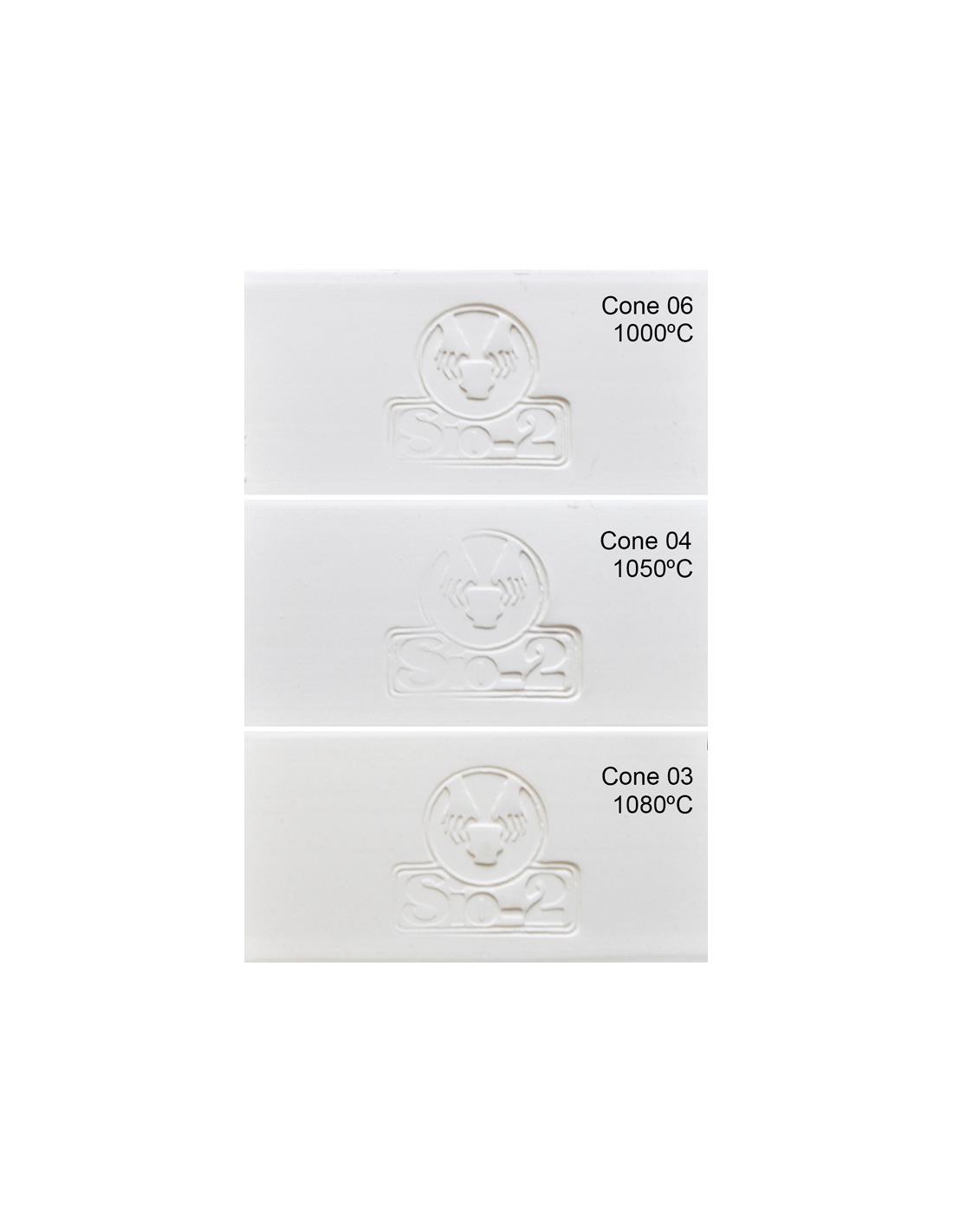

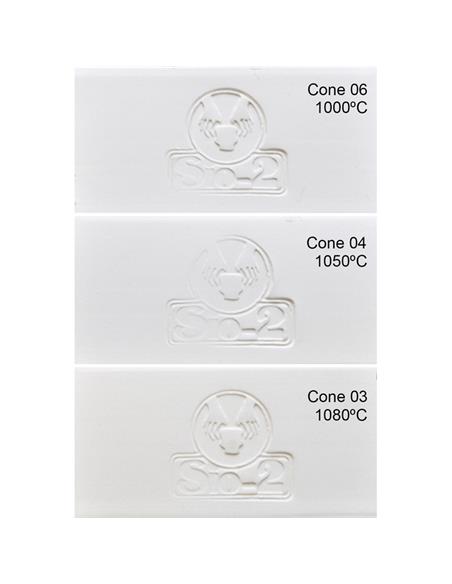

(*) Rango de cocción recomendado para que la pasta desarrolle sus mejores prestaciones, tanto a nivel de características técnicas como de seguridad, en condiciones de cocción convencionales. Las muestras de color pueden mostrar temperaturas fuera del rango recomendado para brindar una visión más amplia, pero se trata de piezas cocidas en condiciones controladas.
