PRNI refractaria negra 0-0.2mm 12.5kg

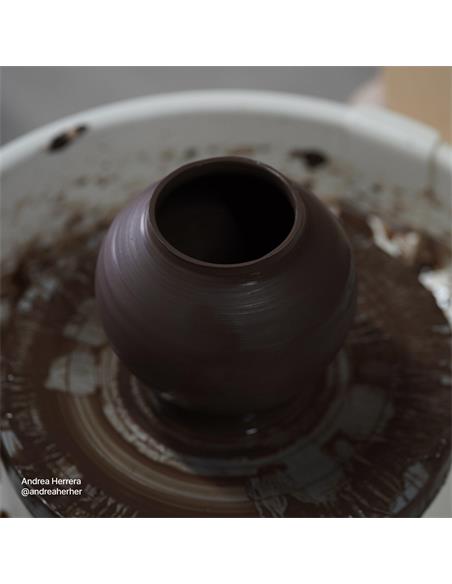

Pasta refractaria negra con 40% chamota impalpable 0-0.2 mm. Diseñada para cerámica artística, es ideal para tornear y modelar piezas con finos detalles y superficie lisa. El elevado contenido en chamota confiere carácter a la pieza cerámica y le proporciona un excelente comportamiento durante el secado y la cocción. El intenso color negro en cocción oxidante de la gama PRN es muy exclusivo y apreciado, convirtiéndola en un medio de expresión artístico ideal. En atmósfera reductora se obtienen excelentes efectos de metalizaciones de bellos tonos azulados. Apto para vajilla (food-safe), según ISO 6486. Disponible en pasta plástica extrusionada.

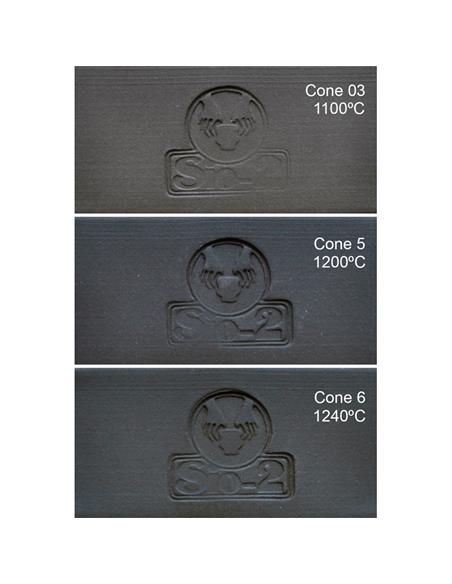

Temperatura de cocción: 1200-1240ºC
Temperatura bizcocho: 1000ºC
Humedad: 21%
Plasticidad (IP Atterberg): 19
Calcimetría (CaCO3): 0%
Contracción secado: 8.2%
Contracción cocción 1240ºC: 5.4%
Porosidad (absorción de agua) 1240ºC: 4.0%
Resistencia mecánica en seco: 5.9 N/mm2
Resistencia mecánica cocido 1240ºC: 51.4 N/mm2
Coeficiente dilatación 1240ºC (25-500ºC): 63.8x10^-7ºC^-1

Recomendaciones de uso con esmaltes
Utilice esmaltes sin zinc (Zn) para evitar reacciones inesperadas como burbujeo o cambios de color. Otros elementos que pueden reaccionar son el circonio (Zr) y el estaño (Sn). Recomendamos que consulte a su proveedor habitual de esmaltes para asegurar la correcta idoneidad con esta pasta cerámica.
No utilice esmaltes de bajo coeficiente de dilatación (a25-300ºC <60x10-7ºC-1). La pasta PRN cocida a alta temperatura tiene un coeficiente de dilatación elevado en la franja de 100 a 200ºC, lo que origina tensiones entre el esmalte y el soporte, principalmente en piezas esmaltadas por una sola cara, que pueden provocar roturas durante el enfriamiento en el horno o posteriormente (por ejemplo, al verter agua caliente en el interior de la pieza). Consulte con su proveedor habitual de esmaltes para asegurarse que utiliza esmaltes con coeficiente de dilatación medio-alto (a25-300ºC >60x10-7ºC-1).
