PRNM refractaria negra 0-1.5mm 12.5kg

Pasta refractaria negra con 40% chamota media 0-1.5 mm. Diseñada para cerámica artística, es ideal para esculturas de gran tamaño y murales. El elevado contenido en chamota confiere carácter a la pieza cerámica y le proporciona un excelente comportamiento durante el secado y la cocción. El intenso color negro en cocción oxidante de la gama PRN es muy exclusivo y apreciado, convirtiéndola en un medio de expresión artístico ideal. En atmósfera reductora se obtienen excelentes efectos de metalizaciones de bellos tonos azulados. Disponible en pasta plástica extrusionada.

Temperatura de cocción*: 1200-1260ºC
Temperatura bizcocho: 1000ºC
Humedad: 21%
Plasticidad (IP Atterberg): 19
Calcimetría (CaCO3): 0%
Contracción secado: 8.0%
Contracción cocción 1260ºC: 3.8%
Porosidad (absorción de agua) 1260ºC: 8.3%
Resistencia mecánica en seco: 4.1 N/mm2
Resistencia mecánica cocido 1260ºC: 22.0 N/mm2
Coeficiente dilatación 1260ºC (25-500ºC): 53.4x10^-7ºC^-1

Recomendaciones de uso con esmaltes
Utilice esmaltes sin zinc (Zn) para evitar reacciones inesperadas como burbujeo o cambios de color. Otros elementos que pueden reaccionar son el circonio (Zr) y el estaño (Sn). Recomendamos que consulte a su proveedor habitual de esmaltes para asegurar la correcta idoneidad con esta pasta cerámica.

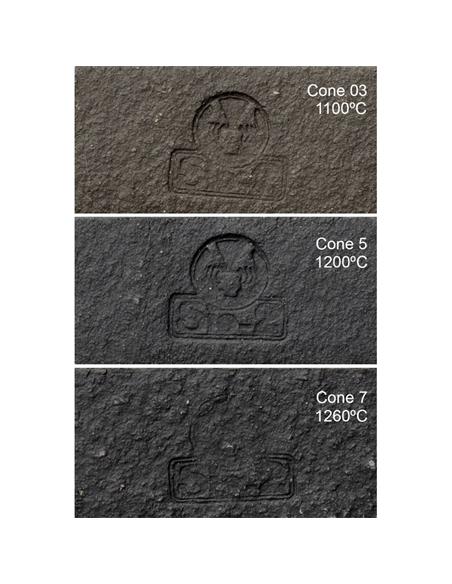

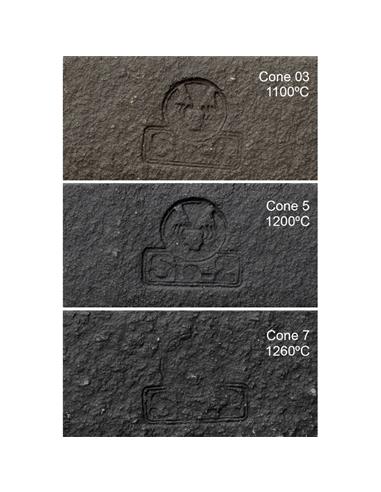

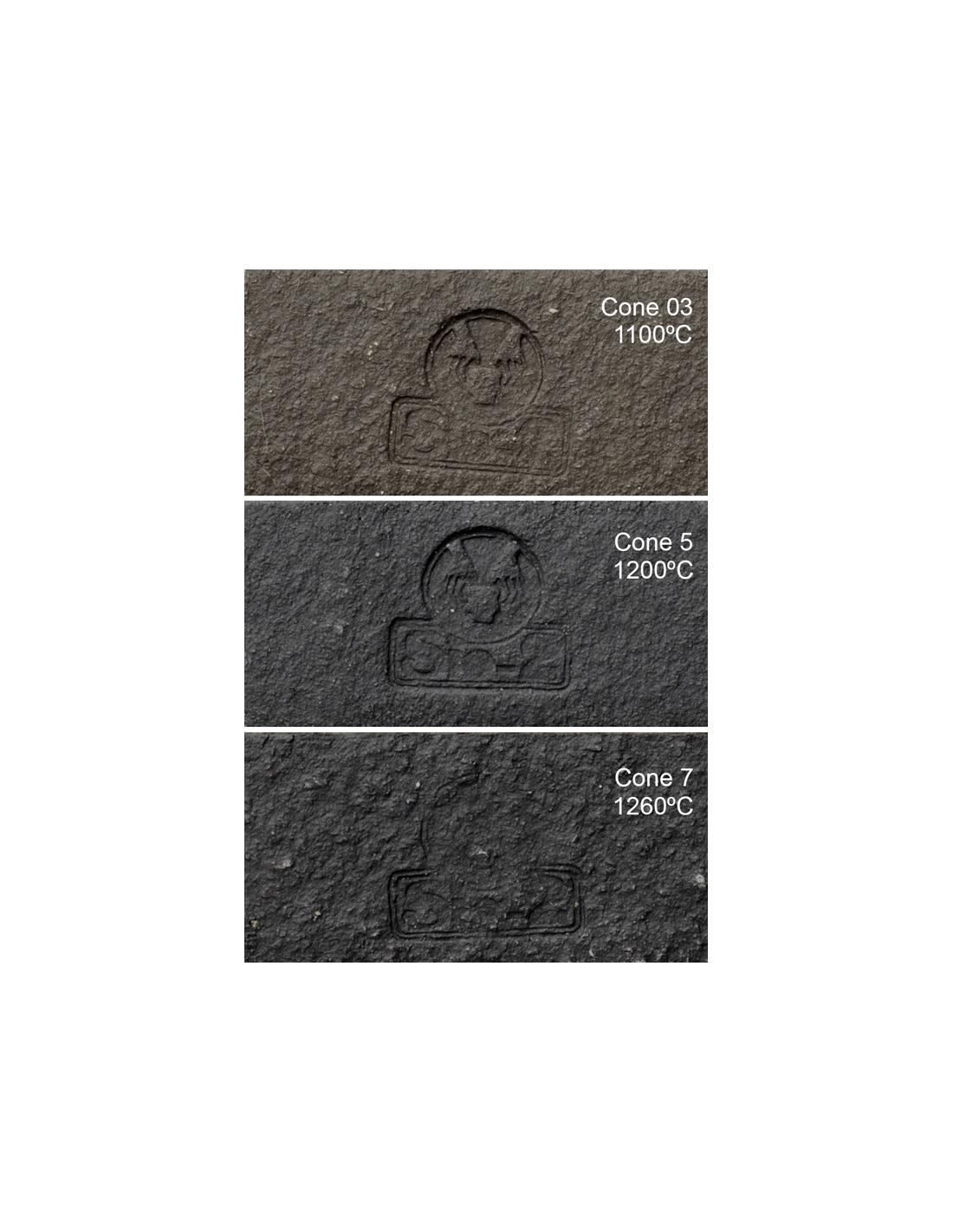

(*) Rango de cocción recomendado para que la pasta desarrolle sus mejores prestaciones, tanto a nivel de características técnicas como de seguridad, en condiciones de cocción convencionales. Las muestras de color pueden mostrar temperaturas fuera del rango recomendado para brindar una visión más amplia, pero se trata de piezas cocidas en condiciones controladas.
