APACHE pasta micácea 12.5kg

Pasta micácea de tradición “Apache”. Esta fórmula, concebida gracias a la colaboración del ceramista de New Mexico, Felipe Ortega, recrea la composición original de arcillas utilizadas por la tradición Apache para la realización de cerámica utilitaria de uso al fuego directo. Se compone de arcillas rojas con un bajo coeficiente de dilatación, que le confieren una alta resistencia al choque térmico (resistencia máxima cocida a 950 ºC). Además, presenta una matriz abundante de mica, que aporta elasticidad y le da un acabado muy característico y reconocible. Su carácter original se obtiene mediante cocción con leña. Disponible en pasta plástica extrusionada.

Temperatura de cocción*: 920-1000 ºC
Humedad: 24 %
Plasticidad (IP Atterberg): 23
Calcimetría (CaCO3): 0.0 %
Contracción secado: 4.5 %
Contracción cocción 950 ºC: -0.3 %
Porosidad (absorción de agua) 950 ºC: 17.0 %
Resistencia mecánica en seco: 5.4 N/mm2
Resistencia mecánica cocido 950 ºC: 20.3 N/mm2
Coeficiente dilatación 950 ºC (25-500 ºC): 56.2x10^-7 ºC^-1

Recomendaciones de uso con esmaltes
Debido al bajo coeficiente de dilatación de la pasta, los esmaltes pueden craquelar. Se recomienda utilizar esmaltes con un coeficiente dilatométrico bajo o mezclar el esmalte habitual con un corrector dilatométrico.

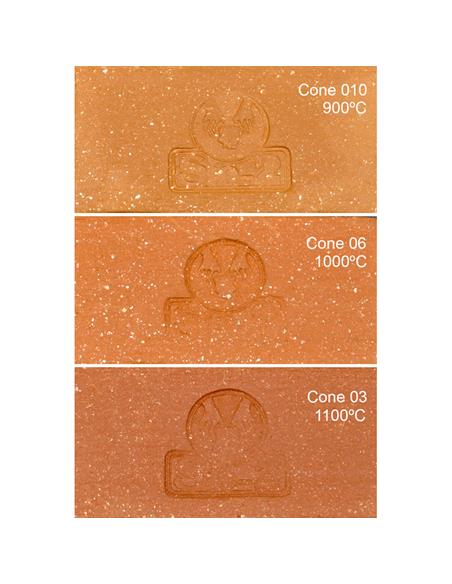

(*) Rango de cocción recomendado para que la pasta desarrolle sus mejores prestaciones, tanto a nivel de características técnicas como de seguridad, en condiciones de cocción convencionales. Las muestras de color pueden mostrar temperaturas fuera del rango recomendado para brindar una visión más amplia, pero se trata de piezas cocidas en condiciones controladas.
