SIO-2 BERLIN refractaria gris 0-0.2mm 12.5kg

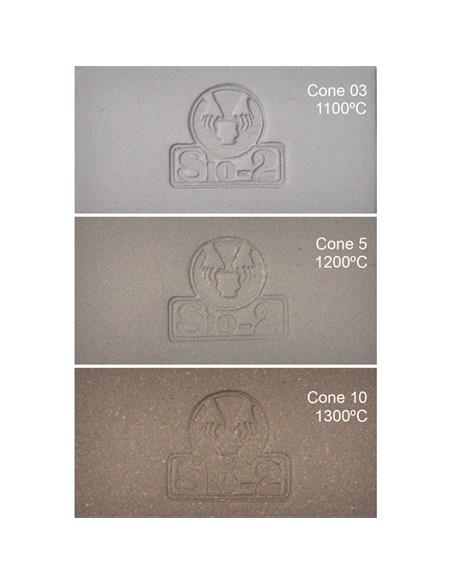

Pasta refractaria gris con 40 % chamota impalpable 0-0.2 mm. Diseñada para cerámica artística, es ideal para para tornear y modelar piezas con finos detalles y superficie lisa. El elevado contenido en chamota le proporciona un excelente comportamiento durante el secado y la cocción. En función de la temperatura de cocción, desarrolla una bella gama de grises, desde el tono cemento al gris oscuro, que satisface las tendencias más vanguardistas en cerámica artística. Apto para vajilla (food-safe), según ISO 6486. Disponible en pasta plástica extrusionada.

Temperatura de cocción*: 1200-1300 ºC
Temperatura bizcocho: 1000 ºC
Humedad: 19 %
Plasticidad (IP Atterberg): 16
Calcimetría (CaCO3): 0 %
Contracción secado: 5.7 %
Contracción cocción 1300 ºC: 6.4 %
Porosidad (absorción de agua) 1300 ºC: 0.1 %
Resistencia mecánica en seco: 2.9 N/mm2
Resistencia mecánica cocido 1300 ºC: 53.2 N/mm2
Coeficiente dilatación 1250 ºC (25-500 ºC): 60.1x10^-7 ºC^-1

(*) Rango de cocción recomendado para que la pasta desarrolle sus mejores prestaciones, tanto a nivel de características técnicas como de seguridad, en condiciones de cocción convencionales. Las muestras de color pueden mostrar temperaturas fuera del rango recomendado para brindar una visión más amplia, pero se trata de piezas cocidas en condiciones controladas.
