LUNA grès moucheté 12.5kg

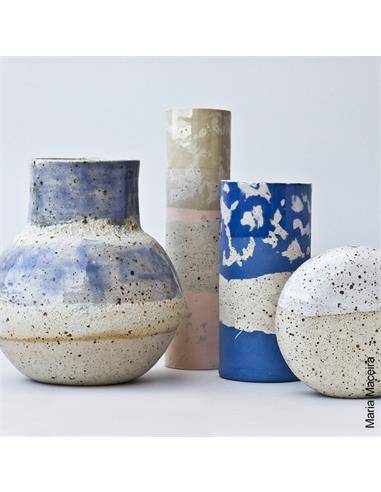

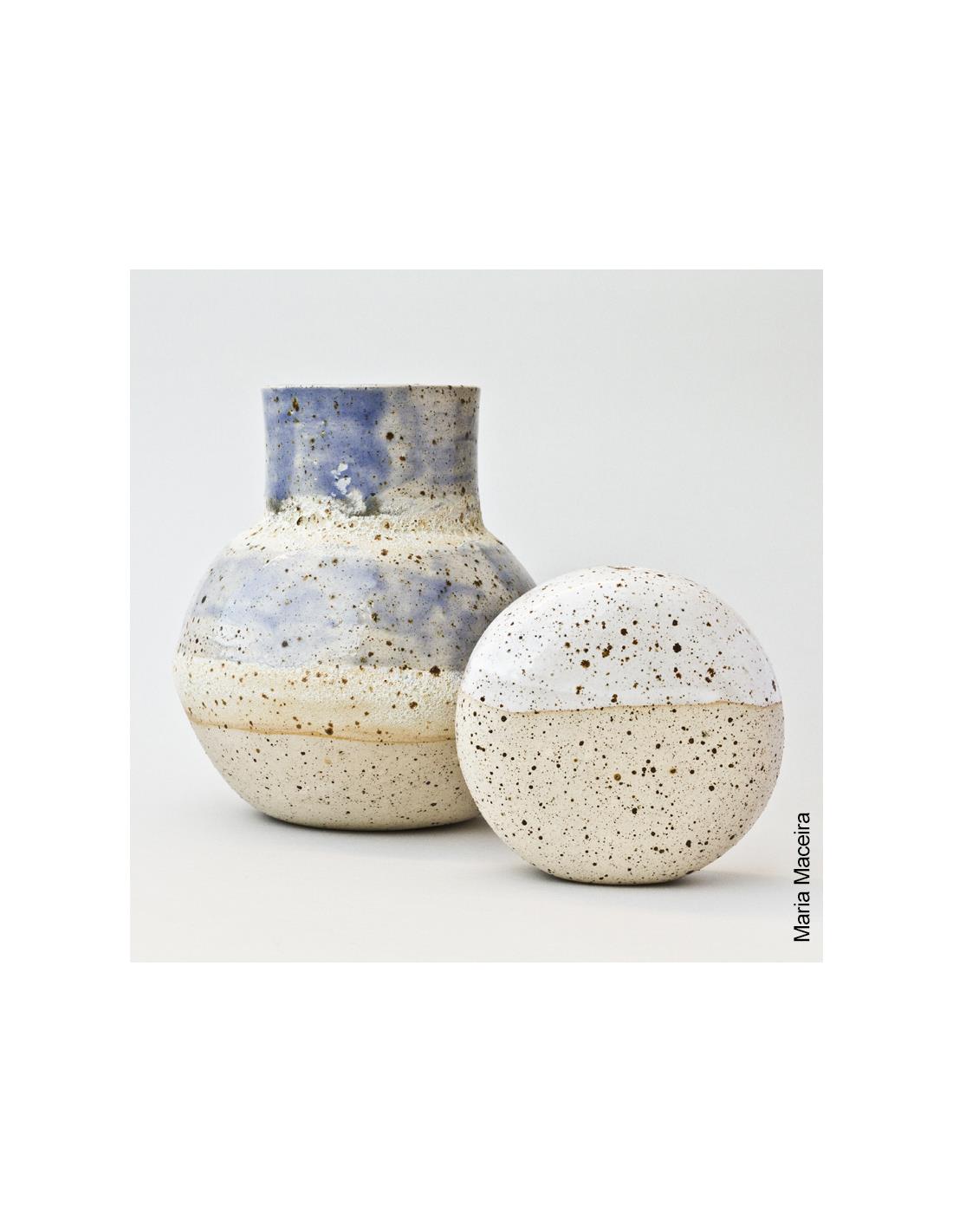

Grès moucheté avec chamotte impalpable 0-0,2 mm. Conçu pour la céramique artistique, il contient des minéraux fondants qui développent une surface séduisante avec des taches sombres de différentes tailles et nuances qui se détachent dans une matrice blanc ivoire. La forte teneur en chamotte lui confère un excellent comportement au séchage et à la cuisson. La décoration avec des émaux transparents est idéale pour rehausser la vivacité de l'effet moucheté. Disponible en pâte plastique.

Température de cuisson* : 1200-1260 ºC
Température biscuit : 1060 ºC
Humidité : 19 %
Plasticité (IP Atterberg): 14
Calcimétrie (CaCO3): 0 %
Retrait au séchage : 5.8 %
Retrait après cuisson 1260 ºC : 5.3 %
Porosité (absorption d’eau) à 1260 ºC : 0.0 %
Résistance mécanique sec : 2.7 N/mm2
Résistance mécanique après cuisson 1260 ºC : 29.2 N/mm2
Coefficient dilatation 1250 ºC (25-500 ºC) : 61.1x10^-7 ºC^-1

Recommandations de cuisson
• La vivacité du moucheté caractéristique de la pâte LUNA est due à la présence de minéraux naturels pouvant contenir des traces de composés susceptibles de se réhydrater après une cuisson à basse température, ce qui peut entraîner des petits éclats. Afin de minimiser ce risque, il est recommandé de réaliser la cuisson du biscuit à des températures plus élevées (1050–1080 °C) et d’augmenter le temps de palier. Alternativement, lorsque cela est possible, il est conseillé de travailler en monocuisson, où cet effet ne se manifeste pas.
• En raison de la présence de petits minéraux fondants dans la composition, l’utilisation de protecteur de plaques pendant la cuisson est recommandée.

(*) Plage de cuisson recommandée pour que les pâtes développent leurs meilleures performances, tant en termes de caractéristiques techniques que de sécurité, dans des conditions de cuisson conventionnelles. Les échantillons de couleur peuvent montrer des températures en dehors de la plage recommandée afin de fournir une vision plus large, mais il s'agit de pièces cuites dans des conditions contrôlées.
